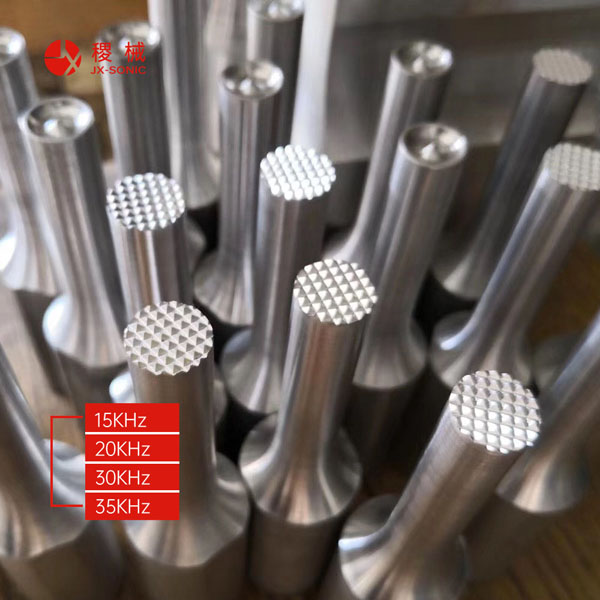

超聲波焊頭材質選型完整方案（按焊接需求匹配）

核心選型邏輯：先看塑料填料→再看產量時長→其次看焊接結構/壓力沖擊→最后兼顧成本與頻率

主流材質：7075鋁合金、TC4鈦合金、氮化模具鋼(Cr12MoV/SKD11)、鈦基鑲鎢鋼、鎂合金（極少量產）

 一、先區分塑膠基材（最核心判斷條件）

 1. 無填充純塑料（ABS、PP、PE、PC、PVC、無紡布、尼龍純料）

推薦材質：TC4鈦合金焊頭

- 理由：中等硬度、聲波損耗極低、連續振動抗疲勞不開裂，不粘膠，長期量產穩定；

- 備選：7075鋁合金（僅小批量打樣、短期試產）；

- 不推薦：鋼材、鎢鋼，傳聲損耗大，發熱高，沒必要增加成本。

 2. 含玻纖/礦物填充塑料（PA6+GF、PBT+GF、PP加滑石粉、加碳黑）

推薦材質：氮化Cr12MoV / SKD11模具鋼

- 玻纖硬度高，鋁合金、鈦合金工作面短期就會磨出凹坑、麻點，焊痕深淺不一；

- 模具鋼氮化后表層HV900+，耐磨是鈦合金3～5倍，適合含填充料量產；

- 超高玻纖（30%GF以上、碳纖）：鈦基體鑲嵌鎢鋼片焊頭，耐磨壽命提升十倍。

 3. 軟質材質（無紡布、海綿、薄膜、化纖布料）

推薦：TC4鈦合金

質地柔軟，無磨損需求；鈦合金振動均勻，焊接紋路細膩，不會壓壞薄料；

鋁合金僅適合臨時打樣，長期使用易變形。

 4. 金屬嵌件、螺絲熱熔、銅鋁點焊、植釘工藝

推薦：氮化SKD11模具鋼

焊接時局部壓力大、金屬摩擦磨損嚴重，鈦合金容易壓塌、磨損；高硬度鋼表面不易塌陷，定位穩定。

 二、按生產節拍/每日產量選型

 1. 小批量、研發打樣、短期試產（每日幾百件，使用不超過1個月）

首選7075航空鋁焊頭

優勢：加工周期短、價格最低、易修改修模；

短板：硬度低、耐磨差，連續長期使用快速磨損，僅作試制過渡。

 2. 中批量連續量產（每日幾千件，8小時常態化生產）

標準標配：TC4鈦合金

綜合平衡硬度、韌性、傳音效率，發熱小、不易裂，絕大多數塑膠廠通用款。

 3. 大批量24小時不間斷滿負荷生產（日產能上萬，全年不停機）

分兩種工況：

1）純塑料：加厚TC4鈦合金，定期拋光保養；

2）玻纖填充/高磨損：氮化模具鋼 / 鑲鎢鋼復合焊頭，減少頻繁拋光、更換。

 三、按焊接結構、壓力、沖擊工況選型

 1. 薄壁、易碎、外觀件（要求無壓痕、不發白、無震裂）

TC4鈦合金

韌性適中，振動傳遞柔和；鋼材硬度太高，剛性沖擊大，容易震裂薄壁塑件；鋁太軟易壓出凹陷。

 2. 高壓力深熔接、厚壁、大面積焊接、熱熔埋釘

氮化模具鋼

基體硬度高，受壓不易變形、工作面平整度持久，焊接一致性穩定。

 3. 尖角、窄筋、細小齒紋焊頭（結構單薄易斷裂）

TC4鈦合金 > 鋁合金，嚴禁鎢鋼/高硬鋼

鈦合金抗疲勞裂紋性能最強；鎢鋼、高硬鋼脆性大，細微結構長期振動極易崩角、斷裂。

 四、按設備工作頻率區分

 1. 高頻機型（35kHz、40kHz、70kHz，小件精密焊接）

優先：鈦合金、鋁合金

高頻振幅小，對材質傳音損耗敏感；鋼材密度大，高頻發熱嚴重、能量損耗高，一般不選用。

 2. 常規中頻（15kHz、20kHz，大件、大功率焊接）

鈦合金通用；玻纖、金屬熱熔場景可使用模具鋼，大功率散熱條件充足，能抵消鋼材發熱缺陷。

 五、特殊極端工況專屬選型

1. 超高磨損：30%以上玻纖、碳黑、礦物填充，24h量產

    方案：TC4鈦基體+工作面鑲嵌YG8鎢鋼片，兼顧傳聲與極致耐磨；

2. 極低預算、一次性短期工裝

    方案：7075鋁合金；

3. 耐腐蝕、食品醫療行業（不生銹、無金屬析出）

    方案：TC4鈦合金，鋼材易生銹不適合醫療食品接觸件；

4. 微型超輕焊頭（極小精密元器件）

    少量AZ31鎂合金（僅實驗室試制，工業量產不推薦，極易損壞）

 六、選型速查表（直接對照選用）

 焊接需求場景  最優材質  次要備選  不推薦材質

 純ABS/PP/PC無玻纖，8h量產  TC4鈦合金  7075鋁（打樣）  模具鋼、鎢鋼

 PA/PBT加玻纖、礦物填充量產  氮化Cr12MoV/SKD11鋼  鑲鎢鋼焊頭  鋁、普通鈦合金

 30%高玻纖、碳纖24h滿產  鈦基體鑲鎢鋼片  SKD11氮化鋼  鋁、純鈦

 無紡布、薄膜、軟性布料焊接  TC4鈦合金  7075鋁（打樣）  鋼材

 金屬嵌件、植釘熱熔焊接  SKD11氮化鋼  Cr12MoV  鋁合金

 外觀薄壁件，無壓痕無震裂  TC4鈦合金  —  高硬模具鋼

 35/40kHz高頻精密小件  TC4鈦合金  7075鋁  鋼材、鎢鋼

 研發打樣、短期小批量  7075鋁合金  TC4鈦合金  高價鋼、鎢鋼

 醫療/食品級無銹蝕要求  TC4鈦合金  —  碳鋼、模具鋼

 七、避坑關鍵要點

1. 不要單純追求高硬度：硬度越高越脆、傳音損耗越大，無玻纖產品用鋼焊頭只會升溫快、能耗高；

2. 鈦合金≠萬能：填充料長期生產會磨損，外觀件出現深淺不一焊線；

3. 鎢鋼只適合鑲嵌工作面，整體鎢鋼焊頭脆性極大，極易斷裂；

4. 模具鋼必須氮化使用，未氮化鋼材耐磨差、易生銹，不如鈦合金。
